| 直流三線式 /DC-3WIRE |
|
| 接近開關型號 |
NPN NO
NPN NC
|
3LR30-L10N1 |
3LR30-P15N1 |
| 3LR30-L10N2 |
3LR30-P15N2 |
PNP NO
PNP NC |
3LR30-L10P1 |
3LR30-P15P1 |
| 3LR30-L10P2 |
3LR30-P15P2 |

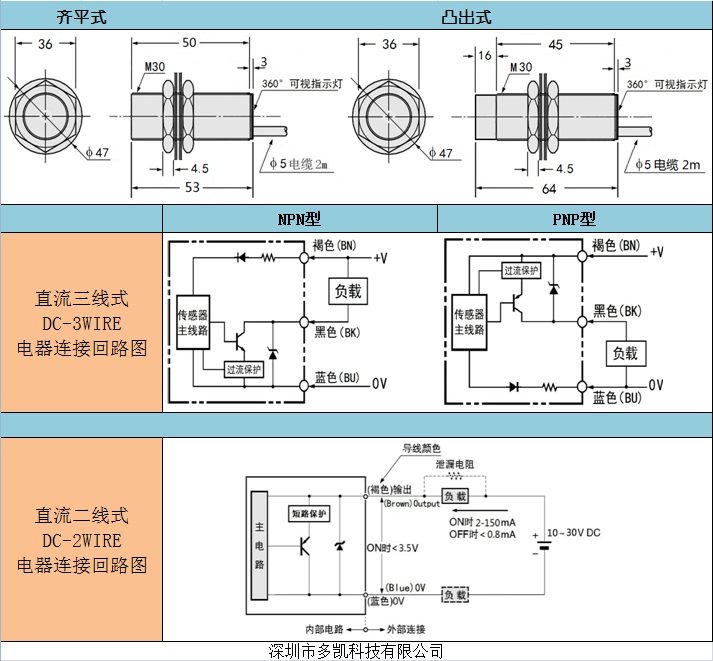

| 安裝方式 |
齊平式 |
凸出式 |
| 外觀尺寸 |
Φ30*50 |
Φ30*50 |
| 檢測距離 |
10mm±10% |
15mm±10% |
| 穩定檢測距離 |
0～8mm |
0～12mm |
| 應差距離 |
工作距離的±10％以下(使用標準檢測物體) |
| 重復精度 |
≤5% |
| 檢測物體 |
磁性金屬(非磁性金屬時檢測距離減小) |
| 標準檢測物 |
鐵30×30×1mm |
| 反應頻率 |
200Hz |
| 電源電壓(電壓范圍) |
DC 12V－24V（DC10～30V） 脈沖(p-p)10%以下 |
| 消耗電流 |
12mA以下 |
| 控制輸出 |
最大200mA (24V時), : |
| 剩余電壓 |
≤1V (導線長2米時） |
| 顯示燈 |
動作顯示燈（紅色LED） |
| 輸出形態 |
1型：NO ；2型：NC |
| 保護回路 |
反接保護、浪涌吸收、短路(過流)保護 |
| 連接方式 |
截面積為0.3mm²的3芯導線，引出型(標準導線長2m或按要求定制)、 接插件型 |
| 直流二線式/DC-2WIRE |
|
| 接近開關 型號 |
2LR30-L10NO |
2LR30-P15NO |
| 外觀尺寸 |
Φ30*50 |
Φ30*50 |
| 安裝方式 |
齊平式 |
凸出式 |
| 最大檢測距離 |
10mm±10% |
15mm±10% |
| 穩定檢測距離 |
0～8mm |
0～12mm |
| 應差距離 |
工作距離的±10％以下(使用標準檢測物體) |
| 重復精度 |
≤5% |
| 檢測物體 |
磁性金屬(非磁性金屬時檢測距離減小) |
| 標準檢測物 |
鐵 30×30×1mm |
| 反應頻率 |
200Hz |
| 電源電壓(電壓范圍) |
DC12V－24V（DC10～30V） 脈沖(p-p)10%以下 |
| 泄漏電流 |
1mA以下 |
| 控制輸出 |
開關容量 |
3-100mA |
| 殘留電壓 |
≤5V（100mA.導線2M時） |
| 顯示燈 |
動作顯示燈（紅色LED） |
| 保護回路 |
短路保護、浪涌吸收 |
| 連接方式 |
截面積為0.3mm²的2芯導線，引出型(標準導線長2m或按要求定制)、 接插件型 |
| |  |
