| 分類:方形 電感式接近傳感器 |

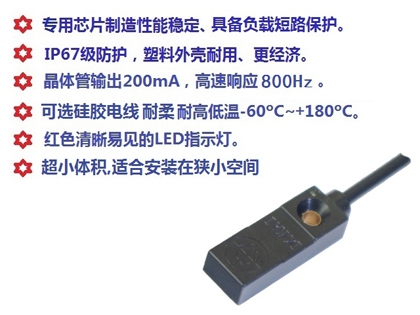

名稱:微型接近傳感器 |
| 特點 |
▲體積小 安裝方便 經濟耐用 |
▲內部采用進口芯片 性能穩定 |
| ▲電源反接保護 浪涌保護 負載短路保護 |
▲可替代進口品牌的同類產品 |
|
直流(DC) 3線式/3-Wire output |
| 型號 |
NPN型 |
3LS10-W5N1 |
3LS10-W5N2 |
| PNP型 |
3LS10-W5P1 |
3LS10-W5P2 |
| 輸出形態 |
NO |
NC |
| 檢測面 |
上面檢測 |
|
最大檢測距離 |
5mm±10% |
|
最高頻率距離 |
0-3.8mm |
| 應差距離 |
工作距離的10％以下 (使用標準檢測物體) |
| 重復精度 |
≤ 1% |
| 檢測物體 |
磁性金屬 (非磁性金屬時檢測距離會減小) |
| 標準檢測物 |
鐵 15×15×1mm |
| 反應頻率 |
800Hz |
|
電壓范圍 |
DC12～24V 脈沖(p-p)10%以下(可選5-30V寬電源型） |
| 消耗電流 |
10mA以下 |
| 輸出壓降 |
最大200mA(24V), 剩余電壓:最大1V(導線長2米時） |
| 顯示燈 |
動作顯示（紅色LED） |
| 輸出形態 |
1型：NO ；2型：NC |
| 保護回路 |
反接保護、浪涌吸收、負載短路保護 |
| 環境性能 |
使用溫度 |
-30～+70℃， 存儲時：-35～+80℃（不結冰、結露） |
| 使用濕度 |
25～85％RH， 存儲時：35～95％RH |
| 耐振動 |
頻率10～55Hz 雙振幅1.5mm X,Y和Z方向各2小時 |
| 耐沖擊 |
頻率500m/s2(約50G) X,Y和Z方向各3次 |
| 連接方式 |
導體截面積為0.15mm²的3芯導線或耐高溫硅膠線(標準導線長2m 或 按要求定制) |
| 材質 |
外殼：PC |

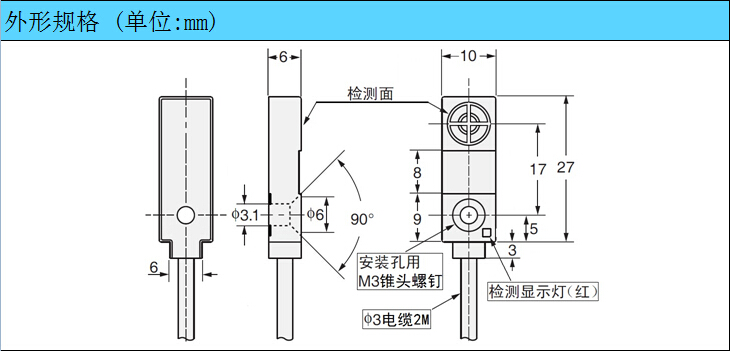

| 外形規格 |
10*6*30mm |
| 重量 |
約45g |
| 附件 |
使用說明書 |
深圳市多凱科技有限公司
我公司專業生產各種工業自動化控制傳感器，主要產品有：接近開關，光電開關。
廣泛應用在機械制造，冶金工業、機床制造業、造紙廠、水泥廠及銅鐵企業控制設備中用于目標和位置檢測控制。
我公司系列產品其內在功能和外觀與歐姆龍、神視（松下）、倍加福、圖爾克、西門子、臺灣陽明、韓國奧托尼克斯等產品可相互代替。
低價高質的小型接近傳感器
相關型號：3LS10-L3N1 3LS10-L3P1 3LS10-L5N1 3LS10-L5P1
可替代:歐姆龍OMRON,TL-W3MC1,TL-W3MC2; 瑞科riko,JND04-N JND04-N2D JND04-PD JND04-P2D ;接近開關,接近傳感器 |
