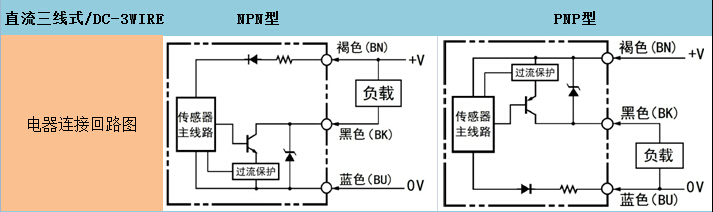

| 直流三線式/四線式 |
|
|
型號 |
NPN |
3LR12-L3N1(NO)；3LR12-L3N2(NC) |
3LR12-P5N1(NO)；3LR12-P5N2(NC) |
|

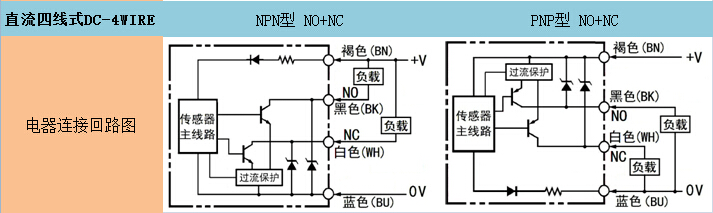

4LR12-L3N(NO+NC) |
4LR12-P5N(NO+NC) |
|
PNP |
3LR12-L3P1(NO)；3LR12-L3P2(NC) |
3LR12-P5P1(NO)；3LR12-P5P2(NC) |
|
4LR12-L3P(NO+NC) |
4LR12-P5P(NO+NC) |
|

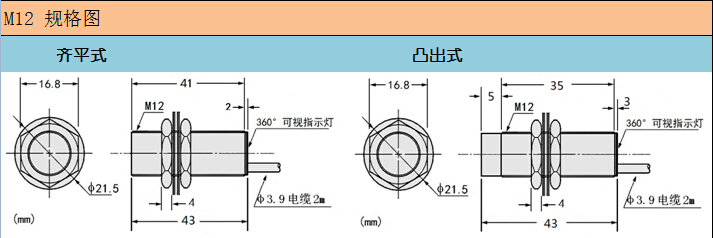

外觀尺寸 |
Φ12*43 |
Φ12*43 |
|
安裝方式 |
齊平式 |
凸出式 |
|
最大檢測距離 |
3mm±10% |
5mm±10% |
|
穩定檢測距離 |
0～2.6mm |
0～4mm |
|
應差距離 |
工作距離的±10％以下(使用標準檢測物體) |
|
重復精度 |
≤1% |
|
檢測物體 |
磁性金屬(非磁性金屬時檢測距離減小) |
|
標準檢測物 |
鐵12×12×1mm |
|
反應頻率 |
600Hz |
|
電源電壓(電壓范圍) |
12－24VDC（6～30VDC） 脈沖(p-p)10%以下 |
|
消耗電流 |
10mA以下 |
|
控制輸出 |
100mA (30V),最大200mA : |
|
剩余電壓 |
≤1V (導線長2米時） |
|
顯示燈 |
360°可視動作顯示燈（紅色LED） |
|
輸出形態 |
1型：NO ；2型：NC |
|
保護回路 |
反接保護、浪涌吸收、短路(過流)保護 ;溫度范圍-25～+70℃內，變化±10℃時、檢測距離±5%以內 |
|
連接方式 |
截面積為0.24mm²的3芯導線，引出型(標準導線長2m或按要求定制)，可選耐高溫耐曲折硅膠導線 |

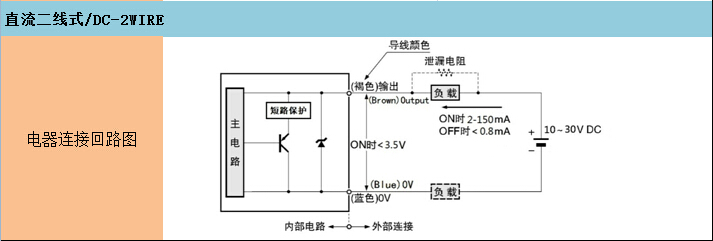

| 直流二線式 |
|
|
型號 |
2LR12-L3NO |
2LR12-P5NO |
|
外觀尺寸 |
Φ12*43 |
Φ12*43 |
|
安裝方式 |
齊平式 |
凸出式 |
|
最大檢測距離 |
3mm±10% |
5mm±10% |
|
穩定檢測距離 |
0～2.5mm |
0～4mm |
|
應差距離 |
工作距離的±10％以下(使用標準檢測物體) |
|
重復精度 |
≤1% |
|
檢測物體 |
磁性金屬(非磁性金屬時檢測距離減小) |
|
標準檢測物 |
鐵 12×12×1mm |
|
反應頻率 |
600Hz |
|
電源電壓(電壓范圍) |
12V－24VDC（6～30VDC） 脈沖(p-p)10%以下 |
|
泄漏電流 |
0.8mA以下 |
|
控制輸出 |
開關容量 |
2-100mA |
|
殘留電壓 |
≤3.5V（100mA.導線2M時） |
|
顯示燈 |
360°可視動作顯示燈（紅色LED） |
|
保護回路 |
短路保護、浪涌吸收 ;溫度范圍-25～+70℃內，變化±10℃時、檢測距離±5%以內 |
|
連接方式 |
截面積為0.24mm²的2芯導線，引出型(標準導線長2m或按要求定制)、 接插件型 |
