光電傳感器
photosensor |

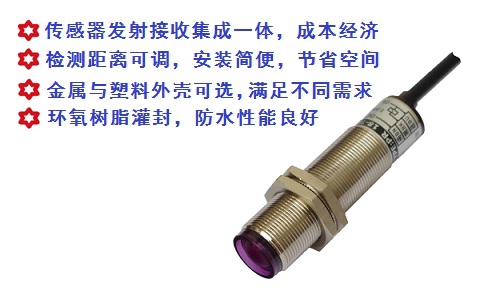

PRM18系列 金屬圓柱形
Cylindrical metal |
特點
feature |
電路保護功能完善，金屬外殼、堅固耐用，寬電壓DC 10-30V供電。 |
| 檢測方式/Sensing type |
漫反射 |
鏡片反射式 |
|
檢測距離/Sensing distance |
1-60cm(可調) |
10-300cm |
輸出方式
Output |
NPN |
NO |
PRM18-D60TN1 |
PRM18-R300TN1 |
|
NC |
PRM18-D60TN2 |
PRM18-R300TN2 |
|
NO+NC |
PRM18-D60TN |
PRM18-R300TN |
| PNP |
NO |
PRM18-D60TP1 |
PRM18-R300TP1 |
|
NC |
PRM18-D60TP2 |
PRM18-R300TP2 |
|
NO+NC |
PRM18-D60TP |
PRM18-R300TP |
|
規格參數 |
|
|
光源/Light source |
880nm紅外線調制光 |
|
工作電壓/Operating voltage |
DC 12-24V(DC 10-30V) 脈沖(p-p)10%以下 |
|
消耗電流/Current consumption |
≤20mA |
|
控制輸出
Control output |
開關容量
Contact capacity |
30V時 100mA (MAX 200mA) |
|
殘留電壓
Residual voltage |
NPN集電極輸出，負載電壓：30V，電流：≤100mA，殘留電壓1.5V以下。
PNP集電極輸出，負載電流：≤100mA，輸出電壓：(電源電壓-2V)以上。 |
|
應差范圍/Differential range |
＜檢測距離的20% |
|
重復精度/Repeatability precision
|
＜5% |
|
響應時間/Response time |
6ms |
|
動作指示/action instructions |
紅色LED |
|
保護功能/Protection |
電源反接保護 浪涌吸收 輸出端短路保護 |
|
工作環境
Work ambient |
環境照度
Ambient Light |
太陽光:10000Lx以下，白熾燈：3000Lx以下 （接收面照度） |
|
工作溫度
Roperating temperarure |
-15～+60℃， 存儲時：-20～+80℃（不結冰、結露） |
|
工作濕度
Ambient humidity |
30～85％RH， 存儲時：35～95％RH |
|
絕緣電阻
Lnsulation resistance |
所有連接端子與外殼之間，20MΩ以上，基于DC500V兆歐表 |
|
防護等級/Protection class |
IEC規格 IP66 |
|
外殼材質/Shell Material |
黃銅(鍍鎳)+PC |
|
附件/Annex |
銅螺母*2（螺母帶齒） |
|
連接方式/Conducting method |
截面積為0.3mm²的3芯PVC導線，引出型(標準導線長2m或按要求定制) |
